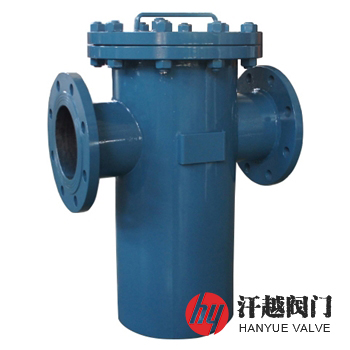

LPG籃式過濾器

: 更新時間2024-09-29 09:38:32; 型??????? 號LPG、LPG(D); 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN40 ~ DN1000、NPS1? ~ NPS40; 公稱壓力PN2.5 ~ PN100、Class150 ~ Class600; 簡??????? 介LPG籃式過濾器是一種設計、檢驗與試驗符合JB/T 7538-2016的規定，依靠筒體內裝置的濾籃，對物料中不同粒徑的固體雜質進行攔截，從而使介質得到凈化的立式直通正濾式普通過濾器。

詳細描述

LPG籃式過濾器產品概述

LPG籃式過濾器是一種技術要求、試驗方法與檢驗規則符合JB/T 7538-2016的規定，依靠筒體內裝置的濾籃，對液體介質中不同粒徑的固體雜質進行攔截，從而使物料得到凈化的立式直通正濾式普通過濾器，其按內部結構形式分為正濾式和倒濾式兩種，籃狀濾芯可設計成直口網式或者斜口網式，它的進出口在同一水平線上，通常水平安裝在閥門、泵、壓縮機的入口或流量計前的管道上，從而保證此類設備和儀表處于正常工作狀態，避免出現磨損或者堵塞。本產品主要型號有LPG和LPG(D)兩種，其中LPG(D)型為立式直通倒濾式普通過濾器，其濾籃以30目/英寸的單層不銹鋼絲網作為標準網，當工藝過程對允許通過的固體粒度有特殊要求時，也可以從GB/T 5330中選用相應規格的篩網，目數在1目~600目之間。

LPG籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	304	304L	316	316L
2	接管	20#	304	304L	316	316L
3	隔板	Q235B	304	304L	316	316L
4	濾筒	304	304	304L	316	316L
5	濾網	304	304	304L	316	316L
6	密封墊	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
7	法蘭	A105	304	304L	316	316L
8	上蓋	Q235B	304	304L	316	316L
9	底部平板	Q235B	304	304L	316	316L
10	封頭	Q235B	304	304L	316	316L
11	排污絲堵	304	304	304L	316	316L

LPG籃式過濾器性能規范

設計壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
密封性能試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
設計制造	JB/T 7538-2016 管道用籃式過濾器
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
濾網目數	1目 ~ 600目
介質溫度	-20℃ ~ 350℃

LPG籃式過濾器主要尺寸

設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	連接長度L/mm		安裝高度H/mm
設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	≤2.5MPa	＞2.5MPa	≤2.5MPa	＞2.5MPa
0.25 ~ 10.0	40	108	300	350	180	180
	50	108	300	350	180	180
	65	159	400	450	250	250
	80	194	420	500	250	250
	100	219	520	600	265	265
	125	273	660	700	400	400
	150	350	720	850	450	540
	200	400	800	900	540	650
	250	500	1000	1100	650	700
	300	600	1200	1300	750	800
	350	700	1300	1400	850	900
	400	800	1400	1600	900	1000
	450	900	1500	1800	1000	1050
	500	1000	1800	2000	1000	1100
	600	1200	1900	2100	1200	1300
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

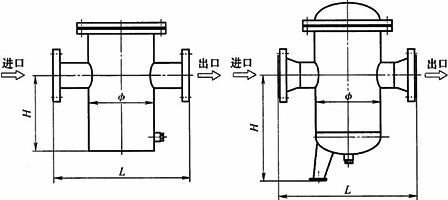

LPG籃式過濾器結構圖

LPG籃式過濾器
